Aluminiumstab Stamm 6101F Übergangsgelenk Gussstahl Yoke Anodenkonstruktion

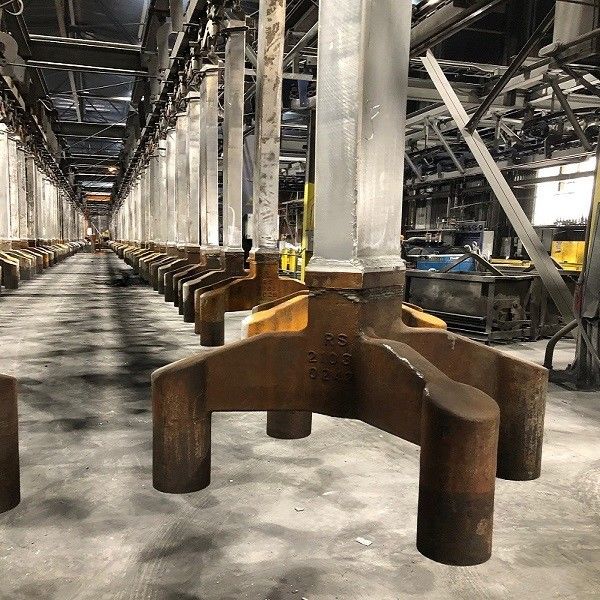

Die Anodenstange besteht aus Aluminiumstange, Übergangsgelenk und gegossenem Stahljoch.

Aluminium-Stab Stamm, aus Extrudierter Aluminiumlegierung 6101F oder 6063F, 1219 x 203 mm lange Kontaktfläche muss flach sein RMS 250 frei von Perlen oder Projektionen

Gegossenes Stahljoch:Niedrigkohlenstoffstahl, C max 0,25%, Si max 0,6%, Mn max 0,7%, P max 0,06%, S max 0,06%;

Normalisierung der Wärmebehandlung, Oberflächenbehandlung R12.5

Übergangsgelenk (TJ), verbundene Aluminium-Stahlplatte.

1. Aluminium-Stab: Der Aluminium-Stab dient als elektrischer Leiter in der Anodenanlage. Er ist dafür verantwortlich, den elektrischen Strom von der Stromquelle zum Anodenkohleblock zu tragen.Die Aluminiumstange besteht in der Regel aus hochreinem Aluminium, um eine gute elektrische Leitfähigkeit zu gewährleisten.
2. Stahljoch: Das Stahljoch bietet der Anodenanlage mechanische Unterstützung und Stabilität.Es ist so konzipiert, dass der Anodenkohlenstoffblock an Ort und Stelle gehalten wird und den Kräften, die während des Aluminiumschmelzprozesses entstehen, standhältDas Stahljoch ist üblicherweise aus hochfester Stahl hergestellt, um Langlebigkeit und Zuverlässigkeit zu gewährleisten.
3. Anoden-Kohlenstoffblock: Der Anoden-Kohlenstoffblock ist der Hauptbestandteil der Anodenanlage.Es besteht aus kohlenstoffhaltigem Material und reagiert mit dem Sauerstoff im Aluminiumoxid, um Kohlendioxid zu erzeugenDer Anoden-Kohlenstoffblock verschleiert sich im Laufe der Zeit allmählich und muss regelmäßig ersetzt werden.
4. Schweißverbindungen: Die Schweißverbindungen zwischen der Aluminiumstange und dem Stahljoch sind entscheidend für eine zuverlässige elektrische Verbindung und mechanische Stabilität.Das Schweißverfahren muss sorgfältig kontrolliert werden, um hochwertige Schweißvorrichtungen zu gewährleisten, die den rauen Bedingungen des Aluminiumschmelzprozesses standhalten können.

II. Funktion der Anodenanlage

Die Anodenanlage in der Reduktionszelle für den Schmelzraum spielt eine wichtige Rolle im Aluminiumschmelzprozess.

1. Elektrische Leitung: Die Aluminiumstange leitet elektrischen Strom von der Stromquelle zum Anoden-Kohlenstoffblock.Der elektrische Strom fließt durch das Elektrolytbad und verursacht die Aluminiumoxid in Aluminium und Sauerstoff zu dissoziierenDer Sauerstoff reagiert dann mit dem Anoden-Kohlenstoffblock und erzeugt Kohlendioxid.
2. Mechanische Unterstützung: Das Stahljoch unterstützt mechanisch den Anoden-Kohlenstoffblock und stellt sicher, dass er während des Aluminiumschmelzprozesses an Ort und Stelle bleibt.Das Joch trägt auch dazu bei, das Gewicht der Anodenanlage gleichmäßig zu verteilen und zu verhindern, dass sie schlappt oder zusammenbricht.
3. Wärmeverteilung: Die Anodenanlage erzeugt während des Aluminiumschmelzprozesses eine beträchtliche Menge an Wärme.Verhinderung von Überhitzung und Beschädigung der Anodenanlage.
4. Gasentwicklung: Da der Anodenkohlestoffblock mit dem Sauerstoff im Aluminiumoxid reagiert, entsteht Kohlendioxidgas.Die Anodenanlage ist so konstruiert, dass dieses Gas aus der Reduktionszelle effizient entfernt werden kann., wodurch der Druckverlust verhindert und ein sicherer Betrieb gewährleistet wird.

III. Herstellungsprozess der Anodenanlage

Der Fertigungsprozess der Schweißanode für Aluminiumstangen mit Stahljoch umfasst mehrere Schritte:

1. Materialvorbereitung: Die Aluminiumstange und das Stahljoch werden aus hochwertigen Materialien hergestellt, die den spezifischen Anforderungen des Aluminiumschmelzprozesses entsprechen.Die Materialien werden sorgfältig für ihre elektrische Leitfähigkeit ausgewählt, mechanische Festigkeit und Korrosionsbeständigkeit.
2. Bearbeitung und Herstellung: Die Aluminiumstange und das Stahljoch werden bis zu den erforderlichen Abmessungen und Formen bearbeitet und hergestellt.Das Bearbeitungsprozess muß so präzise sein, daß die Bauteile eng zusammenpassen und eine zuverlässige elektrische Verbindung hergestellt wird..
3. Schweißen: Die Aluminiumstange und das Stahljoch werden mit einem geeigneten Schweißverfahren zusammengeschweißt.Das Schweißverfahren muss sorgfältig kontrolliert werden, um hochwertige Schweißvorrichtungen zu gewährleisten, die den rauen Bedingungen des Aluminiumschmelzprozesses standhalten können.
4. Qualitätskontrolle: Die Anodenanlage wird strengen Qualitätskontrollen unterzogen, um sicherzustellen, dass sie den vorgeschriebenen Normen entspricht.Prüfungen der elektrischen Leitfähigkeit, mechanische Festigkeitsprüfungen und zerstörungsfreie Prüfungen.
5. Verpackung und Versand: Sobald die Anodenanlage die Qualitätskontrollen bestanden hat, wird sie verpackt und an die Aluminiumschmelzerei versandt.Die Verpackung muss so ausgelegt sein, dass die Anodenanlage während des Transports und der Lagerung geschützt ist..

IV. Bedeutung der Qualität in der Anodenanlage

Die Qualität der Schweißanode aus Aluminiumstahl ist für den effizienten und zuverlässigen Betrieb der Aluminiumschmelzerei von entscheidender Bedeutung.

1. Elektroeffizienz: Eine hochwertige Anodenanlage mit guter elektrischer Leitfähigkeit gewährleistet eine effiziente elektrische Leitfähigkeit.Verringerung des Energieverbrauchs und Erhöhung der Produktivität des Aluminiumschmelzprozesses.
2. Mechanische Stabilität: Eine starke und langlebige Anodenbaugruppe mit zuverlässigen Schweißverbindungen sorgt für mechanische Stabilität, verhindert Schäden am Anodenkohleblock und sorgt für eine lange Lebensdauer.
3. Sicherheit: Eine ordnungsgemäß hergestellte Anodenanlage mit guter Wärmeabgabe und Gasentwicklung trägt zum sicheren Betrieb der Aluminiumschmelzerei bei.Verringerung des Unfall- und Explosionsrisikos.
4. Kosteneffizienz: Eine hochwertige Anodenanlage mit langer Lebensdauer reduziert die Häufigkeit der Austausch- und Wartungsarbeiten, was zu Kosteneinsparungen für die Aluminiumschmelzerei führt.
